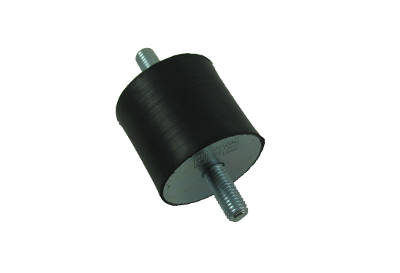

Bobbin – Type A

Description Bobbin type A Male threaded mounts, both ends. Standard rubber and steel Type A(mm) B(mm) C(mm) H(mm) Weight(kg) COMPRESSIONLOAD Max. daN COMPRESSION DEFLECT. mm SHEAR LOAD Max. daN SHEAR DEFLECT. mm Code BOBBINS TYPE A 12-25 12,5 10 M-5 10 0,006 12 2 1,5 1,5 120001 12,5 15 M-5 10 0,007 10 3 1,5 2 120002 12,5 20 M-5 10 0,008 8 3,5 1,5 4 120003 16 10 M-5 12 0,01 20 1,5 2,5 1,5 120011 16 15 M-5 12 0,011 20 3 2,5 2 120012 16 20 M-5 12 0,012 15 4 2,5 4 120013 16 25 M-5 12 0,013 15 5 2 5 120014 20 8,5 M-6 16,5 0,016 40 1,5 5 1 120021 20 15 M-6 16,5 0,018 35 4 5 2,5 120022 20 20 M-6 16,5 0,019 30 5 5 3,5 120023 20 25 M-6 16,5 0,02 30 5,5 4,5 4,5 120024 20 30 M-6 16,5 0,022 25 7 4,5 4,5 120025 25,5 10 M-6 18 0,032 80 2 8 1,5 120171 25,5 15 M-6 18 0,032 60 3,5 8 2,5 120172 25,5 20 M-6 18 0,039 55 4,5 8 3,5 120173 25,5 25 M-6 18 0,041 50 6 8 4,5 120174 25,5 30 M-6 18 0,043 50 8 8 6 120175 25,5 10 M-8 20 0,034 80 2 8 1,5 120026 25,5 15 M-8 20 0,04 60 3,5 8 2,5 120031 25,5 19 M-8 20 0,04 55 4,5 8 3,5 120032 25,5 22 M-8 20 0,042 50 5,5 8 4 120033 25,5 25 M-8 20 0,043 50 6 8 4,5 120034 25,5 30 M-8 20 0,046 50 8 8 6 120035 25,5 40 M-8 20 0,053 50 10 10 6 120036 S TYPE A 30-50 30 15 M-8 20 0,049 90 3 11 2,5 120041 30 22 M-8 20 0,053 80 5 11 4 120042 30 25 M-8 20 0,056 75 6,5 11 5 120186 30 30 M-8 20 0,059 70 8 11 6 120043 30 40 M-8 20 0,066 60 9 11 7,7 120044 40 20 M-8 20 0,086 160 5 20 3 120193 40 25 M-8 20 0,1 150 6 20 3,5 120194 40 28 M-8 20 0,106 150 6 20 5,5 120195 40 30 M-8 20 0,113 150 6 30 5,5 120196 40 35 M-8 20 0,117 120 8 20 6,5 120197 40 40 M-8 20 0,123 120 10 20 7,5 120198 40 45 M-8 20 0,134 120 11 20 9 120199 40 20 M-10 25 0,1 160 5 20 3 120051 40 25 M-10 25 0,104 150 6 20 3,5 120191 40 28 M-10 25 0,111 150 6 20 5,5 120052 40 30 M-10 25 0,117 150 6 30 5,5 120192 40 35 M-10 25 0,121 120 8 20 6,5 120053 40 40 M-10 25 0,128 120 10 20 7,5 120054 40 45 M-10 25 0,137 120 11 20 9 120055 50 20 M-10 25 0,128 300 5 25 3,5 120201 50 25 M-10 25 0,132 300 6 25 4,5 120061 50 30 M-10 25 0,148 275 7 25 6,5 120202 50 35 M-10 25 0,153 250 8 25 7 120062 50 40 M-10 25 0,169 210 10 25 8 120203 50 45 M-10 25 0,179 190 11 25 9 120063 50 50 M-10 25 0,199 170 11 25 10,5 120204 50 60 M-10 25 0,21 150 11 25 12 120064 TYPE A 60-95 60 25 M-10 25 0,207 400 6 30 4,5 120071 60 36 M-10 25 0,241 300 9 30 7 120072 60 45 M-10 25 0,269 250 11 30 9 120073 60 60 M-10 25 0,315 200 12 30 10 120074 70 35 M-10 25 0,322 450 8 35 6,5 120081 70 50 M-10 25 0,38 350 11 35 11 120082 70 60 M-10 25 0,423 300 12 35 13 120083 70 70 M-10 25 0,485 300 14 35 15 120084 75 25 M-12 30 0,32 650 7 37 5 120091 75 40 M-12 30 0,402 500 9 37 7 120092 75 45 M-12 30 0,423 500 10 37 9 120093 75 55 M-12 30 0,468 450 11 37 11 120094 80 30 M-14 35 0,503 950 7 40 5 120101 80 40 M-14 35 0,561 600 9 40 7 120102 80 50 M-14 35 0,606 550 10 40 8 120103 80 55 M-14 35 0,571 550 11 40 9 120104 80 70 M-14 35 0,71 500 13 40 15 120105 80 75 M-14 35 0,737 450 14 40 16 120106 95 40 M-16 45 0,803 1200 8 60 7 120111 95 55 M-16 45 0,932 1000 11 60 8 120112 95 60 M-16 45 0,971 800 12 60 10 120113 95 75 M-16 45 1,148 700 13 60 14 120114 INS TYPE A 105-150 105 50 M-16 45 1 1200 9 80 9 120121 105 75 M-16 45 1,283 1000 13 80 14 120122 105 100 M-16 45 1,493 800 16 80 16 120123 120 50 M-16 45 1,153 1500 9 100 9 120131 120 75 M-16 45 1,568 1200 13 100 14 120132 120 100 M-16 45 1,903 1000 16 100 16 120133 130 50 M-16 45 1,658 1600 9 120 9 120142 130 75 M-16 45 2,105 1450 13 120 14 120143 130 100 M-16 45 2,492 1200 16 120 16 120144 150 50 M-20 50 2,268 1800 9 140 9 120151 150 75 M-20 50 2,808 1650 13 140 14 120152 150 100 M-20 50 3,356 1400 16 140 16 120153 Stainless steel Type A(mm) B(mm) C(mm) H(mm) Weight(kg) COMPRESSIONLOAD Max. daN COMPRESSION DEFLECT. mm SHEAR LOAD Max. daN SHEAR DEFLECT. mm Code BOBBINS TYPE A 12-25 STAINLESS STEEL 20 20 M-6 18 0,019 30 5 5 3,5 120301 20 20 M-6 18 – 30 5,5 4,5 4,5 120302 25 25 M-6 18 – 55 4,5 8 3,5 120303 25 30 M-6 18 – 50 8 8 6 120304 30 20 M-8 23 0,055 80 5 11 4 120305 30 30 M-8 23 – 70 8 11 6 120306 40 30 M-8 23 0,092 150 6 30 5,5 120307 40 40 M-10 28 0,131 120 10 20 7,5 120308 50 25 M-10 28 – 300 6 25 4,5 120309 50 35 M-10 28 – 250 8 25 7 120310 50 45 M-10 28 – 190 11 25 9 120311 60 35 M-10 28 – 300 9 30 7 120312 60 45 M-10 28 0,255 250 11 30 9 120313 60 60 M-10 28 0,304 200 12 30 10 120314 70 45 M-12 37 0,376 350 11 35 11 120315
